DPS368 – миниатюрный датчик атмосферного давления с цифровым выходом и комплексной влагопылевой защитой. DPS368 измеряет температуру и давление, обеспечивая повышенную точность измерения и низкий потребляемый ток.

В качестве чувствительного элемента выступает емкость, результатом чего является высокоточное отслеживание изменения температуры окружающей среды. Миниатюрный корпус позволяет применять DPS368 в мобильных приложениях и носимых устройствах. Благодаря особой конструкции датчик может использоваться в жестких условиях, соответствующих индексу защиты IPx8, включая работу на глубине 50 метров под водой.

Сигнал от первичных сенсоров преобразуется в 24-битный выходной сигнал с помощью внутреннего сигнального процессора. Калибровка каждой микросхемы индивидуальна, рассчитанные при этом коэффициенты калибровки сохраняются в специальных регистрах и используются в приложении для преобразования результатов измерений в выходные значения давления и температуры с высокой точностью. Емкость встроенного FIFO-буфера — до 32 результатов, это позволяет снизить частоту опроса хост-процессора. Доступ к измерениям датчика и коэффициентам калибровки организован по интерфейсам I²C или SPI. На статус измерения указывают прерывания на выводе SDO или биты состояния.

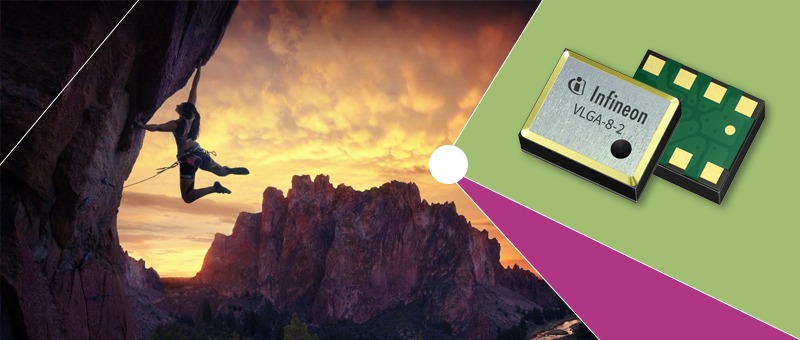

Внешний вид и внутреннее устройство DPS368

Характеристики DPS368:

• Датчик давления с защитой от неблагоприятных условий.
• Рабочий диапазон:
  • Давление: 300…1200 гПа,
  • Температура: -40…85°С.
• Точность измерения: ± 0,002 гПа (или ± 0,02 м) (прецизионный режим).
• Относительная  точность: ± 0,06 гПа (или ± 0,5 м).
• Абсолютная точность: ± 1 гПа (или ± 8 м).
• Индекс защиты IPx8: допускается погружение в жидкую среду на 50 м на 1 час.
• Точность измерения температуры: ± 0,5°C.
• Показатель чувствительности давления к температуре: 0,5 Па/К.
  • Время измерения:
  • Типовое: 27,6 мс для стандартного режима (16x),
• Сокращенное: 3,6 мс для режима пониженной точности.
• Среднее потребление тока:
  • 1,7 мкА при регистрации давления,
  • 1,5 мкА при регистрации температуры.
  • 0,5 мкА в режиме ожидания.
• Напряжение питания: VDDIO: 1,2…3,6 В, VDD: 1,7…3,6 В.
• Рабочие режимы: по запросу, автоматический, режим ожидания.
• Индивидуальная калибровка (коэффициенты для коррекции измерений).
• Емкость FIFO: до 32 измерений давления или температуры.
• Интерфейсы: I2C и SPI (оба — с дополнительным прерыванием).
• Корпус:  PG-VLGA-8-2, 2,0 мм х 2,5 мм х 1,1 мм.

Области применения

Потребительская электроника:

• измерение высоты,
• измерение активности,
• шагомеры,
• датчики падения.

Домашняя техника:

• контроль движения воздуха,
• пылесосы,
• контроль уровня воды,
• датчики проникновения.

Дроны:

• обеспечение стабильности полета,
• высотомеры.

Медицина:

• датчики движения,
• умный ингалятор.
