TLI4971 - новый компактный аналоговый датчик тока до 120 А

12 марта 2020 г.
TLI4971 - новый компактный аналоговый датчик тока до 120 А

Компания Infineon представила новое семейство магнитных датчиков тока, построенных на базе технологии без использования сердечника. Первым представителем семейства стала микросхема TLI4971, являющаяся более прогрессивной версией датчика TLI4970.

TLI4971 заключен в компактный корпус TISON-8, охватывает диапазон измерений от ± 25 А до ± 120 А и имеет погрешность измерений всего 2% — даже для зашумленного сигнала.

TLI4971 аналоговый датчик тока до 120 А

Области применения:

  • Промышленные инверторы;
  • Преобразователи мощности;
  • Управление двигателями;
  • Робототехника;
  • BMS-системы;
  • Системы учета энергии;
  • Электроинструменты;
  • Зарядные устройства.



Схема TLI4971 аналоговый датчик тока до 120 А

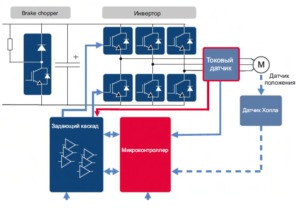

Пример использования TLI4971 в качестве датчика тока для синфазного измерения



Характеристики:

  • Диапазон измерений от ± 25 А до ± 120 А;
  • Погрешность измерений 2% или менее с учетом калибровки;
  • Возможность задания пороговых уровней сигналов максимального тока;
  • Компактный размер, TISON-8: 8x8x1 мм, не имеет сердечника;
  • Гальваническая развязка до 1,1 кВ.
